AMB Fräsmodorle 1050 FME-W DI 230V (fiar ER16, 20 ond 25 Bräzisions-Schpannzanga)

Name: AMB Fräsmodorle 1050 FME-W DI 230V (fiar ER16, 20 ond 25 Bräzisions-Schpannzanga)
Brand: AMB-Elektrik
SKU: 06083001
Price: 1399.15 EUR
Availability: InStock

Artikelnummer: 06083001

1.399,15€

Was ko des Gerädle

A Oniverdalmodorle midama pneimadischa Wergzeigwechslsyschdem ondra digidala Oschdeiarmeglichkeid - des isch bockschdarg. Dr FME-W DI mid 1050 Watt isch a kombledd neis Konzepd. Dui Schbendl sitzd enama schdabila Alominiomschdrangbressbrofil ond wird iabr vier Gwendbuchsa bombafeschd mid deinr Z-Ax vrbonda. Dr Weggsl vom Fräsr bassierd pneimadisch endwedr iabr dein Condroler odr au von Hod midma Vendil. Dodadurch wird dui Schbendl zurra echda CNC-Olag. - Des Ganze wiagt nochher bloss 3,2 kg.

Dui Fräsr schdeggat Wergzeiguffnohm midama Schdeilkegl SK20. Dui Schdeilkegle gibt's mit ER16, ER20 ond ER25 Schbannzanga. Des isch induschdrieschdandard ond isch weldweid zom griaga.

Des "DI" schtohd fira driegde Schdeiermöglichkoit iabr dein Condrolr. Dort kosch diregt dei Drehzahl vorwähla dui da fiar die Fräsbrogrämmle brauchsch ond's Modorle erschd eischalda, wennd's au brauchsch. Dodurch wird dr Grach reduziert, dui Eischalddauer ko reduziert werra ond deine Kohla hebat viel längr. Modorle, Lagerong ond Dichdonga send au fiar an längerer Eisatz gmachd. Dui Vollwellaelegdronig sorgd fiar a gleiche Drehzahl au wenn's a mol recht zuagoht. Des Modorle isch schutzisoliert ond biaded maximale Sicherheid gega eißre Einflüss. An elegdronischr Thermo-Schutz sorgd dafiar, dass des Modorle nedda iabrhitza duat. Dui Elegdronig isch kombledd vrgossa - do kommd koin Schdaub nei. Em Vrgleich dodazua deand a hauffa Weddbewerbr ihr Elegdronik nedda vrgiassa - des isch dene z'deier, abr do derf mr ned schbara. Mir verwended original Kohlebiarschda, dia en Deitschland g'machd werrad ond a indegrierde Abschaldong hend. Dodamid wird verhendard, dass dr Kollegdor kabutt gohd, wenn'd Kohla honda send. Uff dr' Obrseid von der Kohle isch a Silikonkissale ondr dr' Obressfedr. Dodurch kennad koine Vibradiona zwische dr Kohla ond dem Obressfedrle. Dui Schbannzanga-Uffnohm endschbricht dr' Original Uffnohm vom Kress fiar Schdandard-Schbannzanga. Dui Schbanzanga kosch au fiar dr andre Modorla eisetza. Mid bloss 3,2 Kilo isch des Modorle dr leichdeschde Wergzeigwegslar uff dr Weld. Des Schnellwechsl-Kabl kosch diregd am Modorle wechsla ond griagsch bis zu'r Länge von 7,5 m. Des original Kress-Netzkablmodul isch emmr no technisch o-erreichd. Dodamid kosch' Kabl diregd am Modorle wechsla.

Des griagsch ellas

Fräsmotor mit Werkzeugwechselsystem, Werkzeugaufnahme SK20 mit Überwurfmutter ER15, Bedienungsanleitung, Netzkabelmodul 4m.

AMB Fräsmodorle 1050 FME-W DI 230V (fiar ER16, 20 ond 25 Bräzisions-Schpannzanga)

1.399,15€

Dechn. Dada & FAQ’s

Aufnahmeleistung: 1050 - Watt
Drehzahl: 3.500...22.000 - 1/min

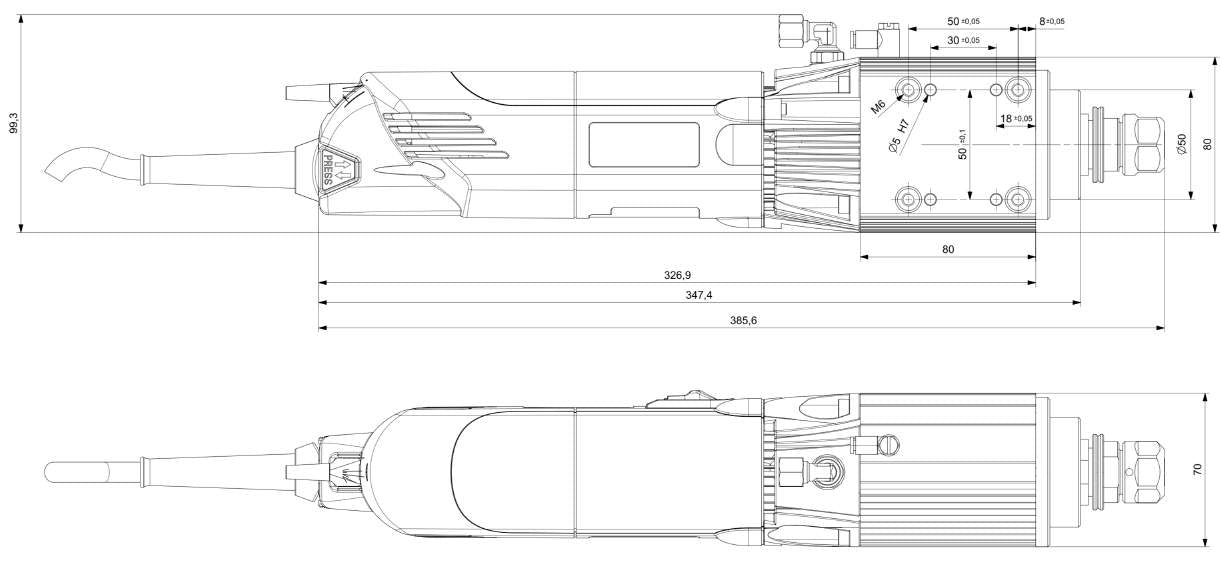

Befestigung am Portal: Bohrbild mit 4x M6 - mm
Spannzange: SK20 + ER 16-8 - mm
Gewicht: 3,2 - kg

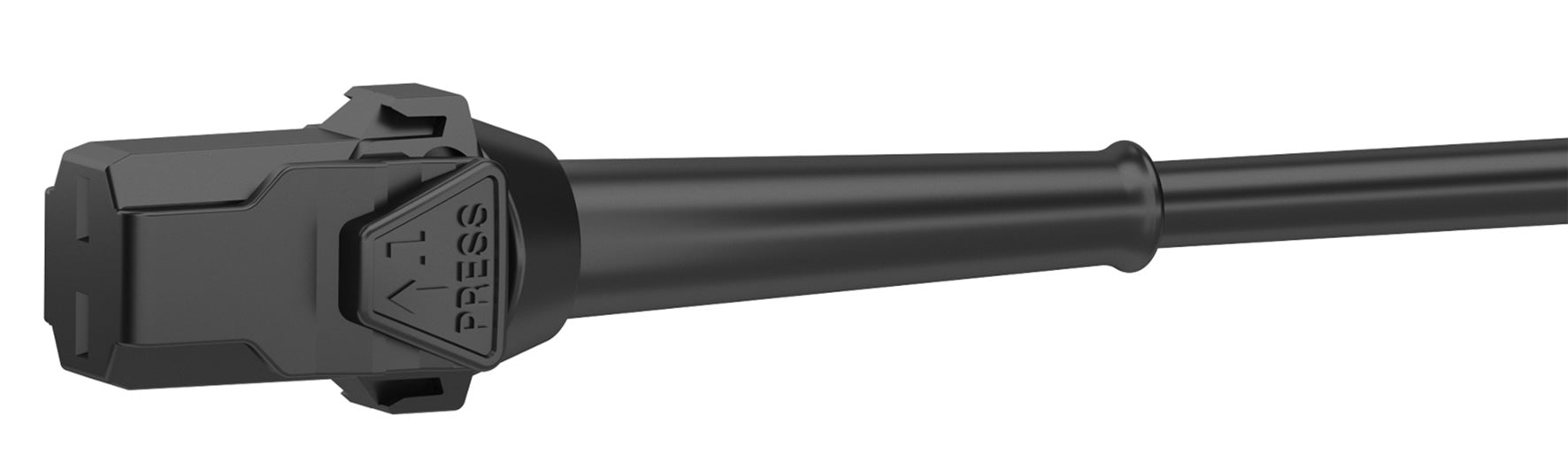

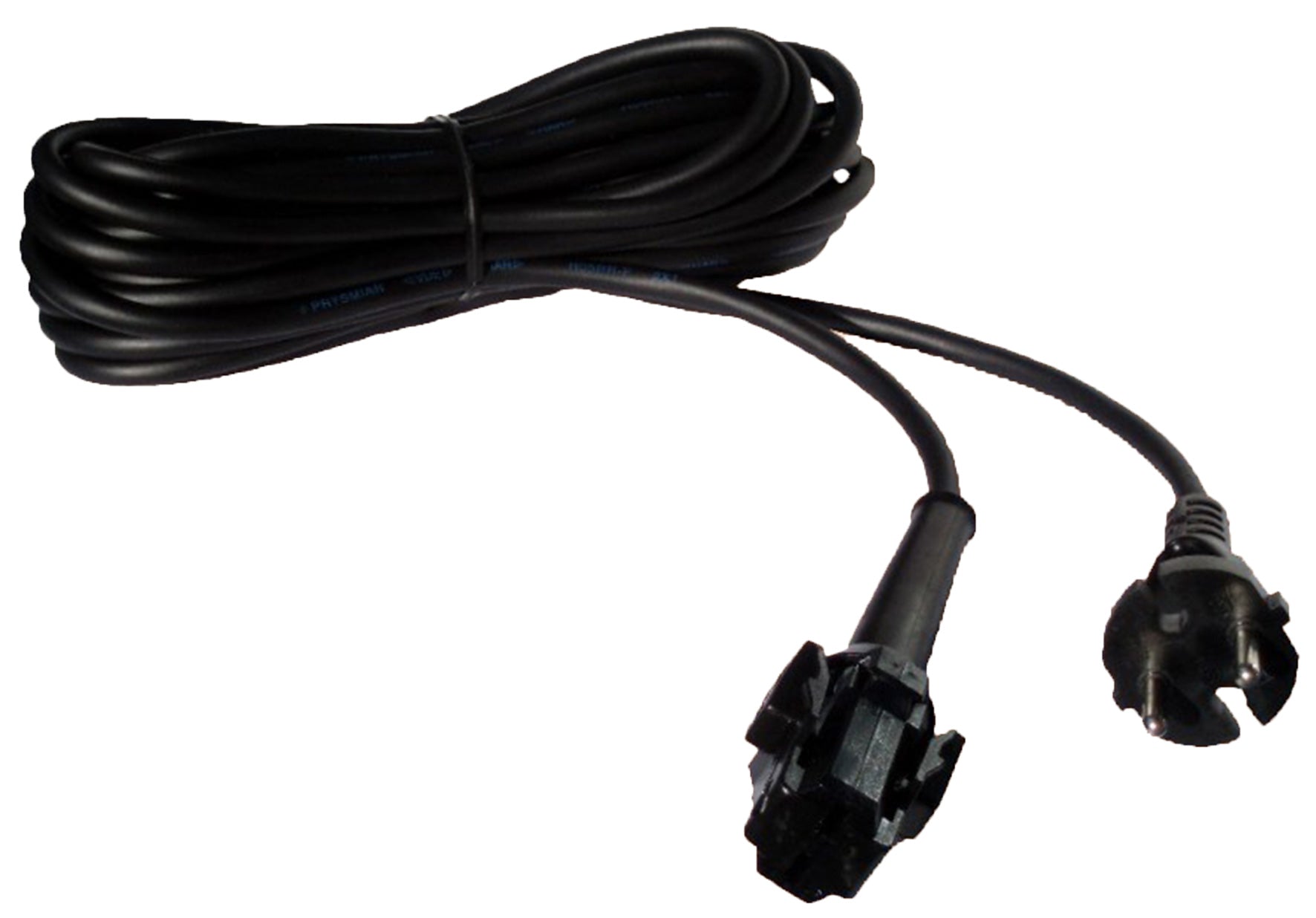

Netzanschluss: Netzkabelmodul 4 - m

FAQ

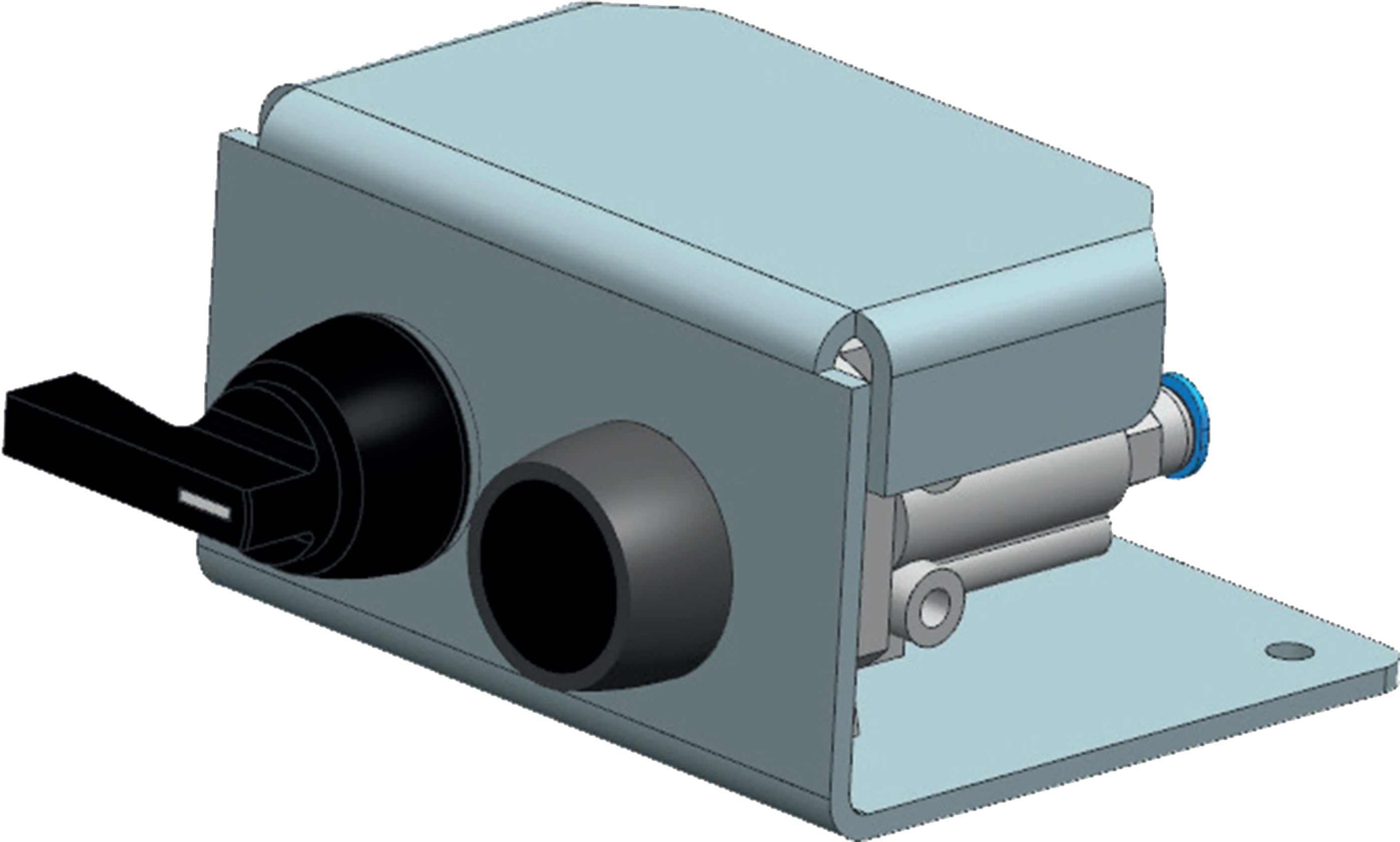

F: Welche Art von Pneumatikventilen wird benötigt? A: 3/2 Wege.

F: Wie wird das Gerät am Portal befestigt? A: Vier Befestungsgewinde M6, 10 tief, Anzugsmoment 7Nm sowie als Verdrehsicherung vier Passstifte Bohrung 5H7 10 tief. Es wird kein 43mm Spannhals benötigt.

F: Welcher Systemdruck wird benötigt? A: Der Systemdruck sollte, bei 3-4m Schlauch mit Innendurchmesser 6mm, 6bar betragen. Grundsätzlich gilt der Hinweis: je länger die Leitungen vom Kompressor zum Verbraucher sind, desto größer muss der Druckspeicher und der Leitungsquerschnitt sein. Bei 6mm und 3-4m Länge sind 6 bar ausreichend.

F: Mit welchem Luftverbrauch muss ich rechnen? A: Der Hauptluftverbrauch entsteht beim Spülen/Sauberblasen des Kegels. Da dieser Vorgang nur über wenige Sekunden andauert kann während dieser kurzen Zeitspanne von einem Verbrauch von ca. 2-3 Liter ausgegangen werden.

F: Wie groß ist die Verdrehkraft an der Werkzeugaufnahme? A: Die Verdrehkraft der SK20 Werkzeugaufnahme am Fräser beträgt 5Nm.

F: Wie verhält sich die Spindel bei 0V Steuerspannung? A: Bei 0V steht die Spindel, ab ca. 1-9V verläuft die Drehzahl vom minimalen bis zum maximalen Wert, von 9-10V läuft die Spindel auf maximaler Drehzahl.

F: Wie hoch ist die Stromaufnahme bei der Versorgungsspannung 10...29V DC? A: Die Netzteil für die Stromversorgung muss mind. 40 mA DC liefern können.

F: Wie hoch ist der Eingangswiderstand des Steuereingangs 0-10V? A: Dieser beträgt etwa 36 kOhm.

F: Wie sollte die Auswerfeposition in Z-Richtung positioniert werden? A: je dichter die Auswerfepositon an der Gegriffen-Position liegt, desto weniger besteht die Gefahr des Verkantens der Werkzeugaufnahme. Wir empfehlen den Werkzeugwechsel 0,1-0,2mm über der Ablageposition zu programmieren.
