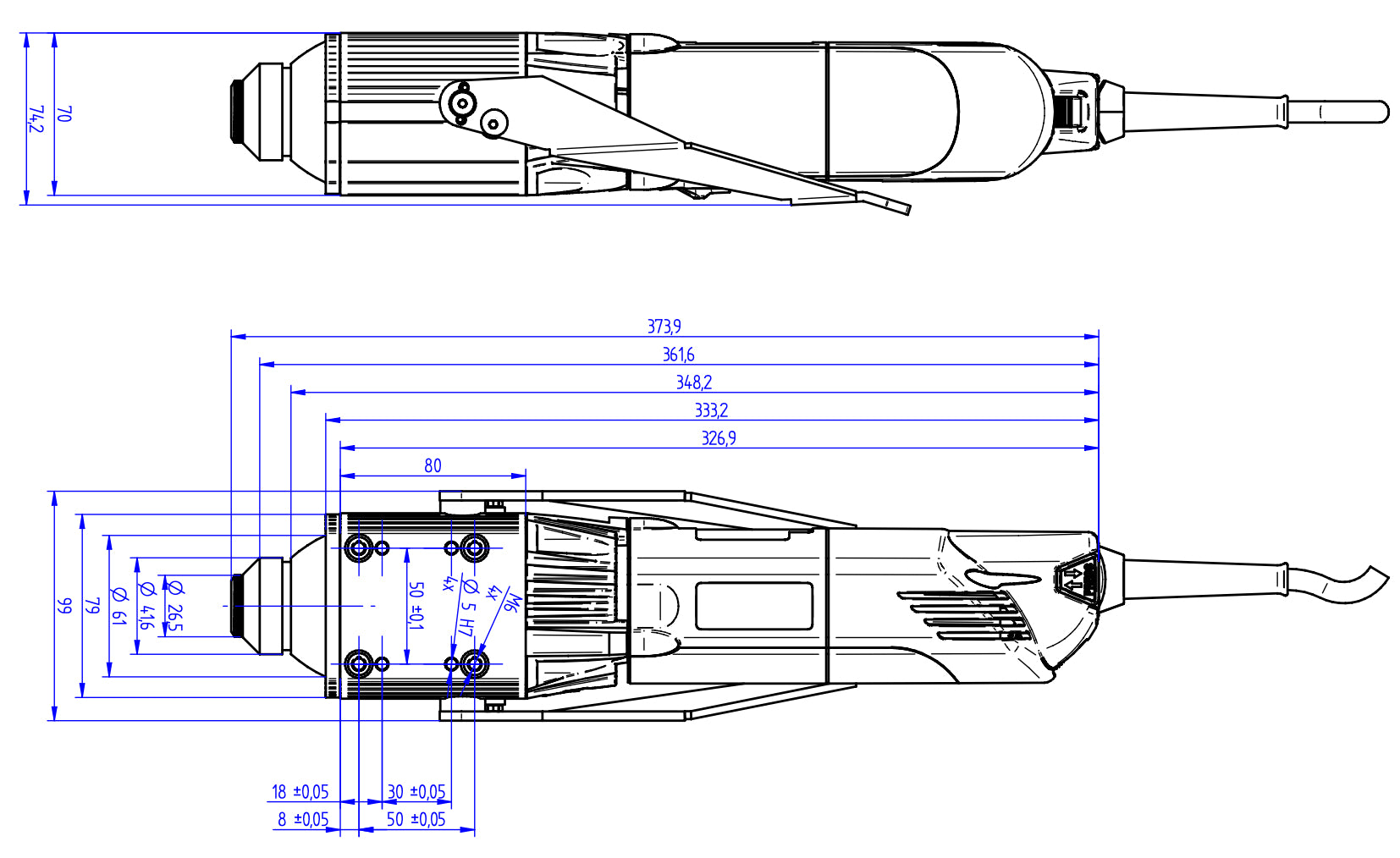

AMB Fräsmotor 1400 FME-U DI 230V (für ER16 Präzisions-Spannzangen)

• Aufnahmeleistung: 1400 - Watt
• Drehzahl: 3.500...22.000 - 1/min
• Befestigung am Portal: Bohrbild mit 4x M6 - mm
• Spannzange: ER16-8 - mm
• Gewicht: 3,3 - kg

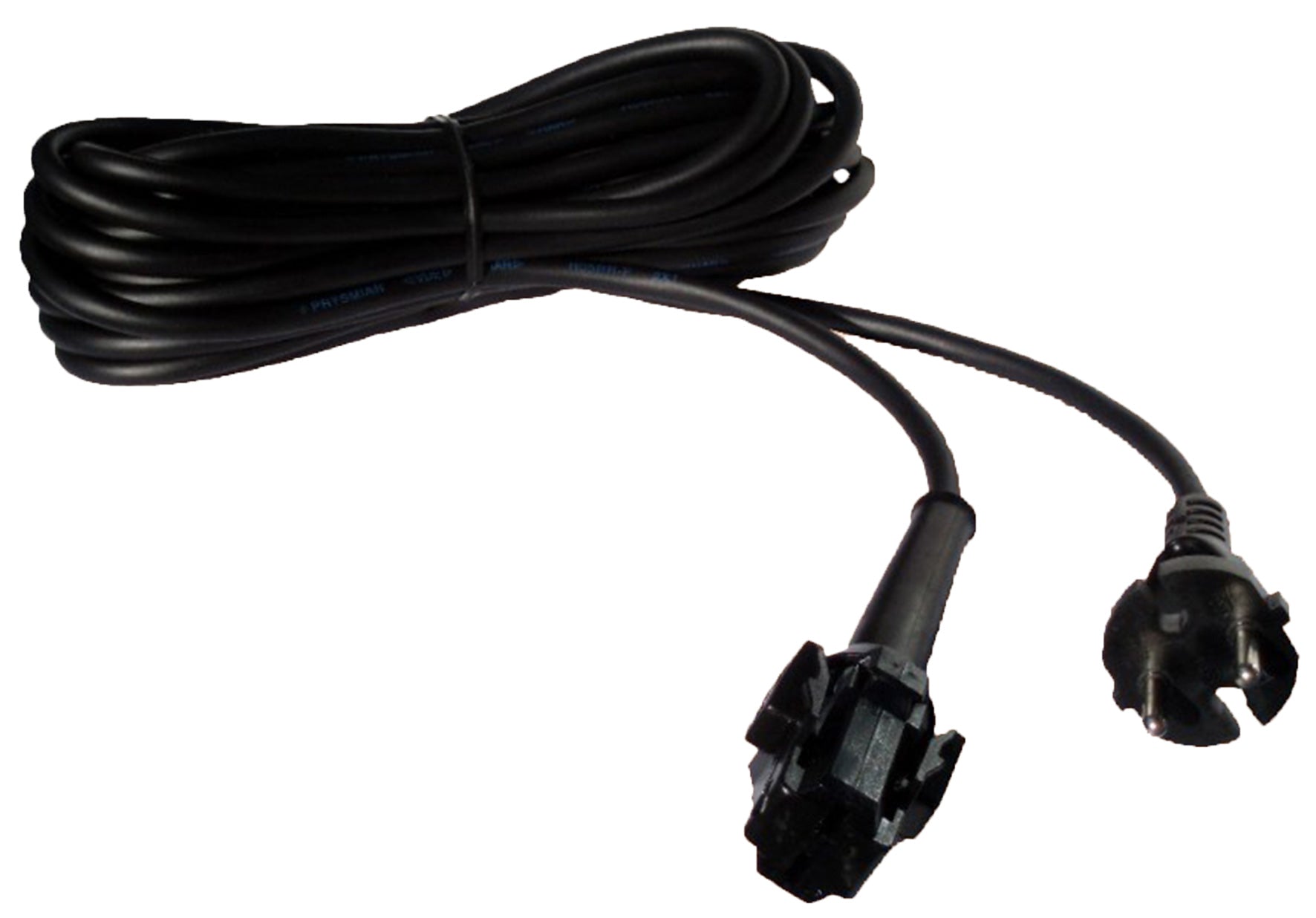

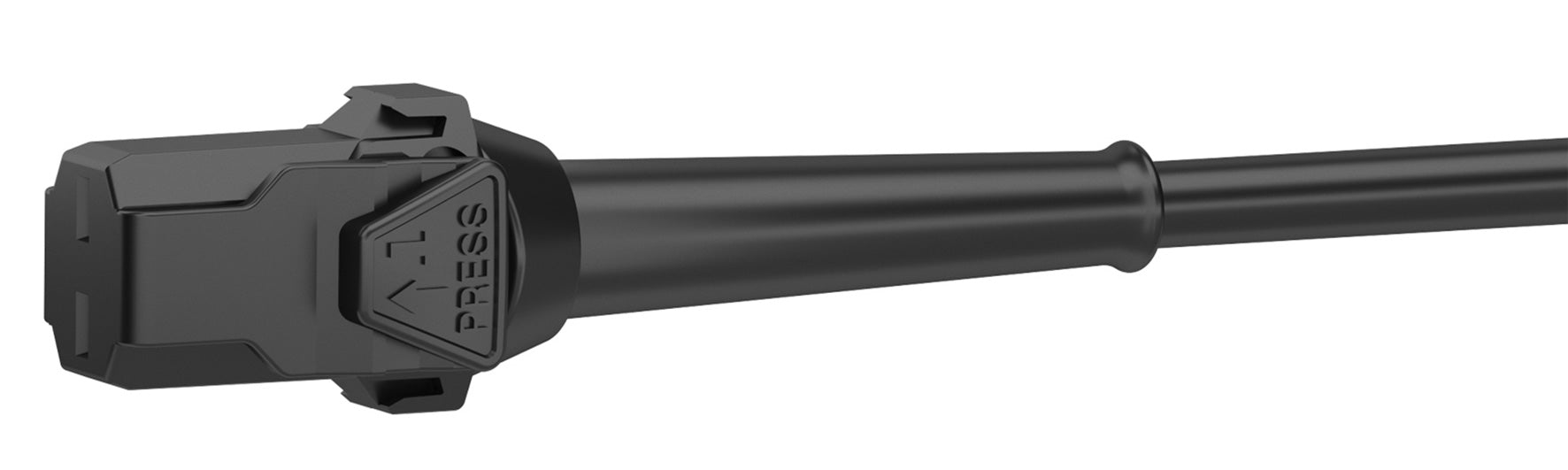

• Netzanschluss: Netzkabelmodul 4 - m

FAQ

F: Ich habe im Netz günstige ER16 Spannzangen aus Asien gekauft. Von 5 Spannzangen passen jetzt aber nur drei in den Halter von AMB. Der Fräser lässt sich auch bei loser Spannzange nur mit deutlichem Wiederstand einschieben. Woran kann das liegen? A: derartige Fragen erreichen uns häufiger. Leider ist nicht alles was im WWW "günstig" angeboten wird auch gut. Papier ist bekanntermaßen geduldig - Spannzangen mit 4Mhy Rundlauf "günstig" herzustellen funktioniert nicht. Im vorliegenden Fall ist der Innendurchmesser ausserhalb der Toleranz und somit zu eng. Damit kann dann auch das Spannsystem die Spannzange nicht mehr greifen. UNSER TIPP: derartige Spannzangen zurück zum Hersteller und Präzisionswerkzeug Made in Germany kaufen.

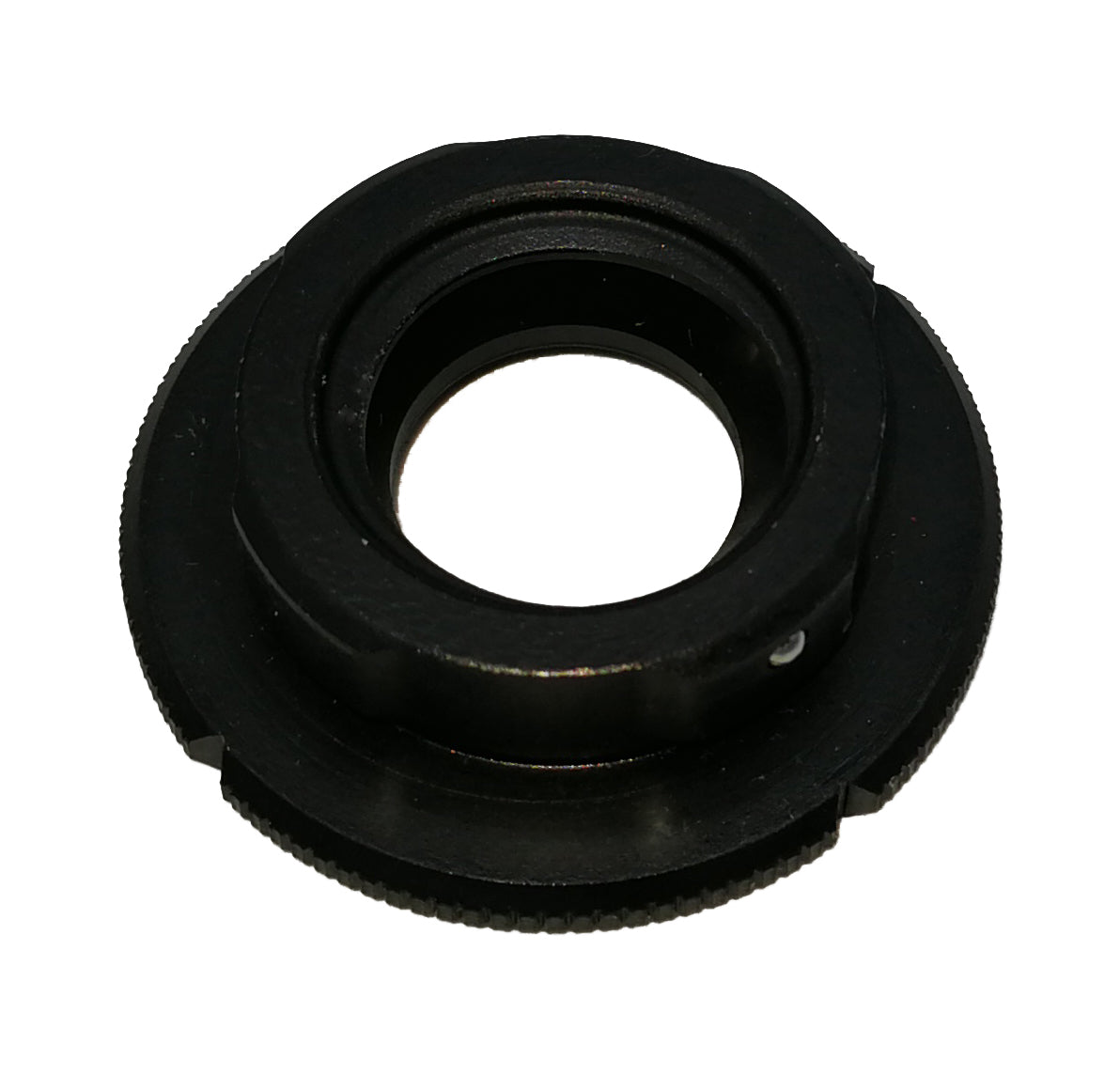

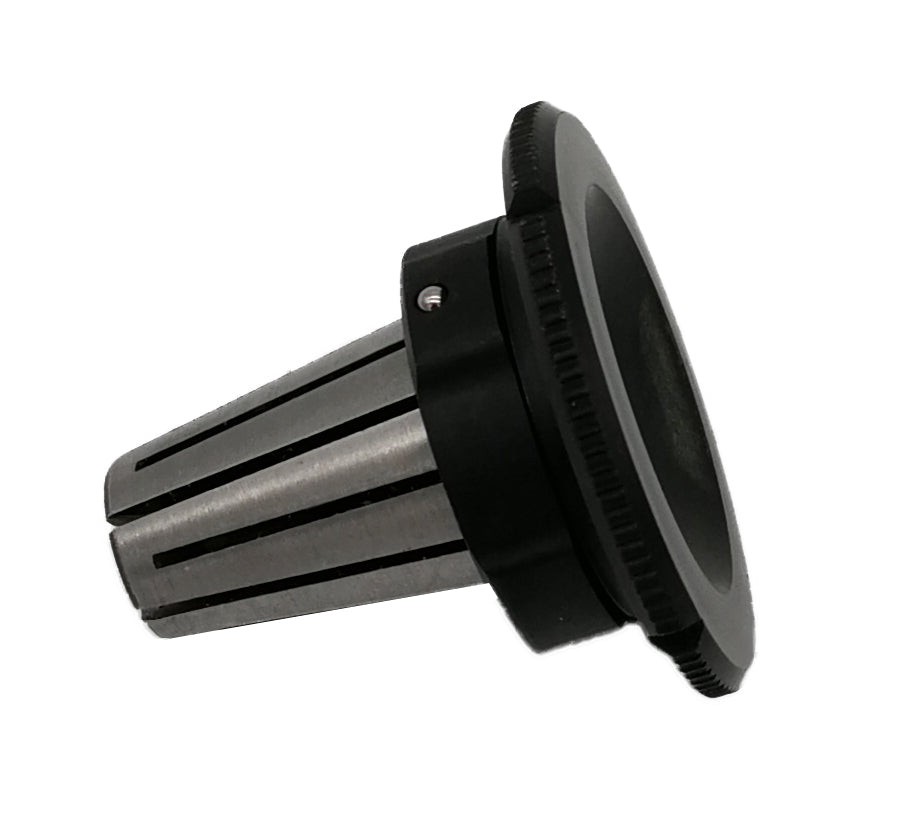

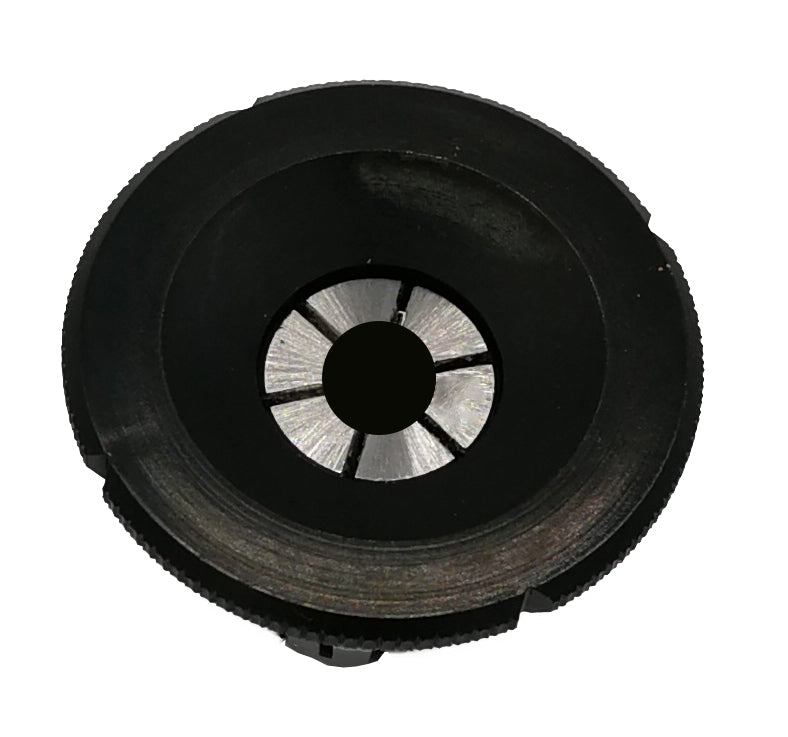

F: Ist die Einspanntiefe des Werkzeuges immer gleich? A: Ja, im Inneren ist ein verstellbarer Tiefenanschlag, der synchron zu der Hebelbewegung nach hinten fährt, sodass das Werkzeug immer gleich eingespannt ist (das System ist zum Patent angemeldet).

F: Wie genau lässen sich Werkzeuge wiederholbar spannen? A: Die Wiederholbarkeit des Tiefenanschlages betragt etwa 1-2/100mm.

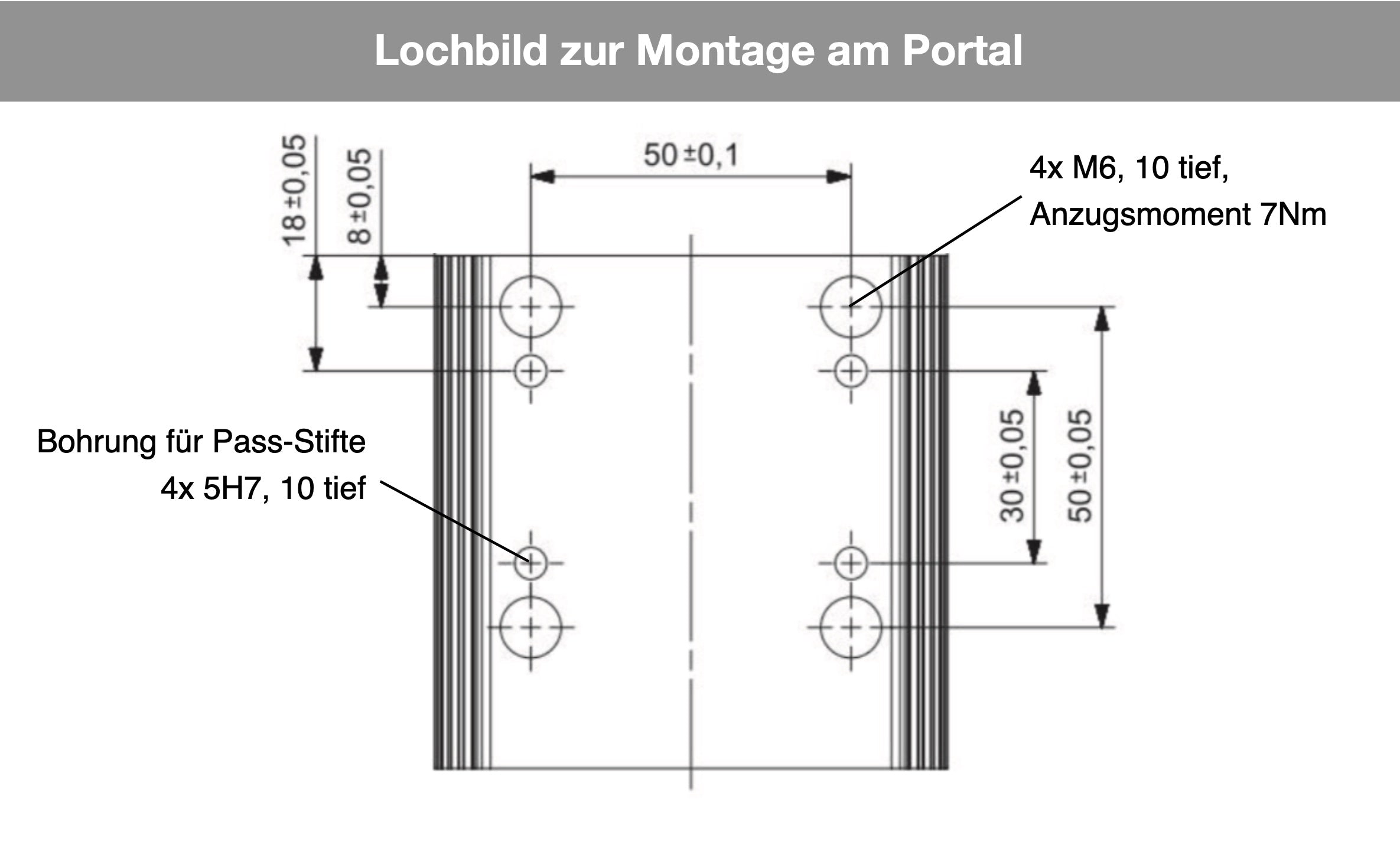

F: Wie wird das Gerät am Portal befestigt? A: Vier Befestungsgewinde M6, 10 tief, Anzugsmoment 7Nm sowie als Verdrehsicherung vier Passstifte Bohrung 5H7 10 tief. Es wird kein 43mm Spannhals benötigt.

F: Wie groß ist die Verdrehkraft an der Werkzeugaufnahme? A: Die Verdrehkraft am Fräser beträgt etwa 5Nm.

F: Mit welchem Signal wird die Drehzahl verstellt? A: mit einem 0-10V DC Signal. WICHTIG: bitte darauf achten, dass der Controller ein analoges Signal liefert. Bei einem digitalen Signal vom Controller (auch PWM-Signal genannt) ist zwischen Controller ein Digital-Analog-Wandler erforderlich.

F: Wie verhält sich die Spindel bei 0V Steuerspannung? A: Bei 0V steht die Spindel, ab ca. 1-9V verläuft die Drehzahl vom minimalen bis zum maximalen Wert, von 9-10V läuft die Spindel auf maximaler Drehzahl.

F: Warum wird zusätzlich eine Spannungsversorgung für die Drehzahlverstellung benötigt? A: Im Gegensatz zu vielen Bastellösungen zur Drehzahlverstellung die man im Netz findet, arbeiten wir beim Signalaustausch mit einem galvanisch getrennten Optokoppler. Dieser sorgt im Schadensfall von Portalsteuerung oder Drehzahlelektronik des Fräsmotors, dass über die Signalleitung Netzspannung anliegt. Die Signalseite ist also komplet getrennt von der Leistungselektronik. Daher muss diese separat mit Spannung versorgt werden.

F: Wie hoch ist die Stromaufnahme bei der Versorgungsspannung 10...29V DC? A: Die Netzteil für die Stromversorgung muss mind. 40 mA DC liefern können.

F: Wie hoch ist der Eingangswiderstand des Steuereingangs 0-10V? A: Dieser beträgt etwa 36 kOhm.
